Ses kayıt teknolojileri ve canlı ses sistemleri, fiziksel ses dalgalarını elektrik sinyallerine dönüştüren ve bu sinyalleri işleyen karmaşık bir yapıya sahiptir. Bu yapının sağlıklı bir şekilde çalışabilmesi için sistemdeki her bir bileşenin ihtiyaç duyduğu elektriksel gereksinimlerin doğru karşılanması gerekir. Ses mühendisliği ve kayıt pratiklerinde sıkça karşılaşılan, mikserlerin ya da ses kartlarının üzerinde genellikle “+48V” sembolüyle yer alan Phantom Power (Fantom Güç), bu elektriksel gereksinimlerin en temel olanlarından biridir.
doremusic olarak bu yazımızda, phantom power kavramının ne olduğunu, teknik çalışma prensibini, hangi ekipmanlarla kullanılması gerektiğini ve kullanım esnasında dikkat edilmesi gereken teknik detayları inceleyeceğiz.
Phantom Power (Fantom Güç) Nedir?
Phantom power, özellikle kondansatör mikrofonlar ve bazı aktif DI box’lar gibi ekipmanları beslemek için kullanılan doğru akım (DC) voltajını, ses sinyalini taşıyan standart mikrofon kablosu üzerinden gönderen bir sistemdir.
Terim olarak “fantom” (hayalet) kelimesinin seçilmesinin nedeni, bu gücün harici bir güç kablosuna gereksinim duymadan, mevcut ses sinyal hattı üzerinden gizli bir şekilde taşınması ve ses sinyalinin kalitesine ya da yapısına müdahale etmemesidir. Uluslararası standartlara (IEC 61938) göre genellikle 48 Volt olarak uygulanır; ancak bazı eski veya özel sistemlerde 12 Volt veya 24 Volt seviyeleri de bulunabilir. Ancak modern ses endüstrisinde kabul gören ağırlıklı standart +48V düzeyindedir.
Teknik Çalışma Prensibi Nasıl Gerçekleşir?
Phantom power sisteminin sorunsuz çalışabilmesi için dengeli (balanced) bir ses bağlantısına ihtiyaç vardır. Profesyonel ses sistemlerinde bu bağlantı çoğunlukla üç pinli XLR kablolar vasıtasıyla sağlanır. XLR kablonun yapısı ve phantom power akımının dağılımı şu şekildedir:
-
Pin 1 (Şase / Topraklama): Akımın geri dönüş yolu ve elektriksel topraklama işlevini görür.
-
Pin 2 (Sıcak / Pozitif Hat): Pozitif ses sinyalini taşır.
-
Pin 3 (Soğuk / Negatif Hat): Negatif (ters çevrilmiş) ses sinyalini taşır.
Fantom güç aktif hale getirildiğinde +48V DC gerilim, Pin 2 ve Pin 3 hatlarına toprağa (Pin 1’e) referanslı olacak şekilde eşit olarak uygulanır. Akım mikrofonun veya DI box’ın iç devresine Pin 2 ve Pin 3 üzerinden girer ve devreyi tamamladıktan sonra dönüş yolu olarak Pin 1 (toprak hattı) ve/veya aynı hatlar üzerinden kaynağa geri döner. Ses sinyali (alternatif akım - AC) ile güç akımının (doğru akım - DC) aynı iletkenler üzerinde birbirine karışmadan taşınabilmesi, dengeli hatların elektriksel doğası sayesindedir. Sinyal alıcı ünite, Pin 2 ve Pin 3 arasındaki voltaj farkını ölçerek ses sinyalini işler. Her iki hatta da eşit miktarda +48V DC bulunduğu için, iki hat arasındaki DC voltaj farkı sıfır olur. Bu sayede doğru akım, alternatif akım formundaki ses sinyalini etkilemez veya sese herhangi bir gürültü, cızırtı eklemez.
Neden Fantom Güce İhtiyaç Duyulur?
Ses dünyasındaki mikrofonlar tasarım ve çalışma prensiplerine göre kategorilere ayrılır. Fantom güce ihtiyaç duyan temel ekipmanlar ve bu ihtiyacın teknik gerekçeleri şu şekildedir:

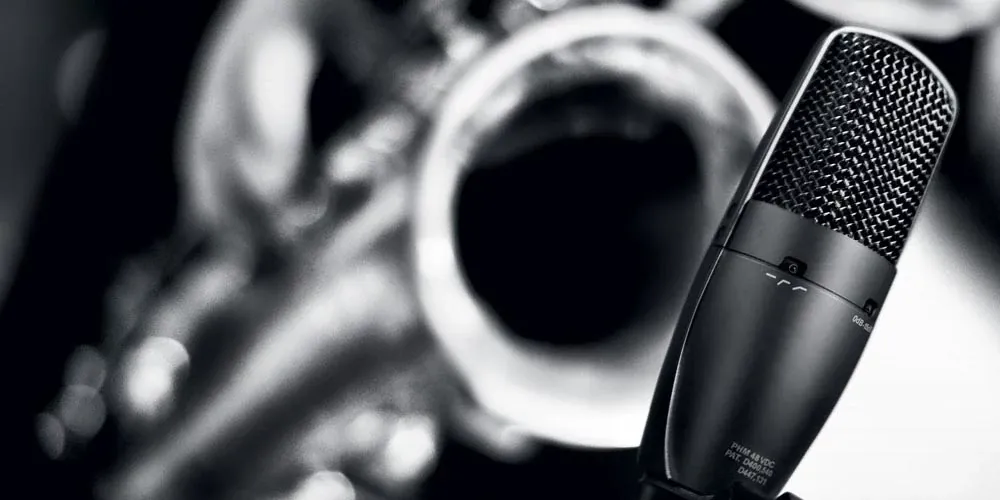

1. Kondenser (Kapasitif) Mikrofonlar
Kondenser mikrofonlar, ses dalgalarını elektriksel sinyale dönüştürmek için bir kapasitör (kondansatör) düzeneği kullanır. Bu düzenek, aralarında çok küçük bir boşluk bulunan biri sabit, diğeri hareketli (diyafram) iki metal plakadan oluşur. Bu sistemin çalışabilmesi için iki temel noktada elektriğe ihtiyaç vardır:
-
Kutuplama (Polarizasyon) Voltajı: Plakalar arasında bir elektrik alanı oluşturulmalıdır ki diyafram hareket ettiğinde iki plaka arasındaki kapasitans değişimi algılanıp elektrik sinyaline dönüştürülebilsin.
-
Dahili Empedans Dönüştürücü (Kayıt Devresi): Kondenser kapsülden elde edilen sinyal çok yüksek empedanslı ve son derece zayıftır. Bu sinyalin ses masalarına veya ses kartlarına kayıpsız ulaştırılabilmesi için mikrofon gövdesinin içinde yer alan küçük bir ön yükseltici (JFET veya vakum tüpü) vasıtasıyla empedansının düşürülmesi gerekir. Bu dahili elektronik devrenin çalışması için sürekli bir elektrik akımı şarttır. Eğer mikrofon seçiminde özellikle akustik enstrüman kayıtları için yüksek hassasiyet sunan profesyonel bir model arıyorsanız, stüdyonuzda Austrian Audio CC8 kondenser mikrofonu tercih edebilirsiniz.
2. Aktif DI Box (Direct Injection) Cihazları
Gitar, bas gitar veya klavye gibi enstrümanlardan çıkan yüksek empedanslı, dengesiz (unbalanced) sinyalleri, mikserlerin kabul edebileceği düşük empedanslı dengeli (balanced) sinyallere dönüştüren kutulara DI box denir. Aktif DI box’lar, bünyelerinde sinyal kalitesini koruyan ve güçlendiren aktif elektronik devreler barındırır. Bu devrelerin çalışması için ya bir pille ya da ses masasından gönderilecek phantom power ile beslenmeleri gerekir. Sinyal kaybını önlemek ve enstrüman tonlarını en saf haliyle sisteme aktarmak adına fantom güçle beslenen sE Electronics DM3 Dynamite aktif direct box modelini kurulumunuza ekleyebilirsiniz.
Ekipman Türlerine Göre Phantom Power Kullanımı
Farklı mikrofon türlerinin phantom power akımına verdiği tepkiler değişkenlik gösterir. Ekipman güvenliği açısından bu farklılıkların bilinmesi önem arz eder.
| Mikrofon Türü | Fantom Güç (+48V) İhtiyacı | Etkilenme / Risk Durumu |
|---|---|---|
| Kondenser Mikrofon | Gerekli | Güç verilmediği takdirde hiç ses iletmez. |
| Dinamik Mikrofon | İhtiyaç Duymaz | Dengeli kablo kullanıldığı sürece akımdan zarar görmez. |
| Pasif Şerit (Ribbon) Mikrofon | İhtiyaç Duymaz | Hatalı bağlantı veya arızalı kabloda kalıcı hasar görebilir. |
| Aktif Şerit (Ribbon) Mikrofon | Gerekli | İçindeki dahili amfi devresi için güce gereksinim duyar. |
Dinamik Mikrofonlar ve Fantom Güç ilişkisi
Dinamik mikrofonlar, ses dalgalarının bir bobini mıknatıs alanında hareket ettirmesiyle kendi elektriğini üreten pasif sistemlerdir. Dolayısıyla çalışmak için harici bir güce ihtiyaç duymazlar. Eğer sisteminizde dengeli bir XLR-XLR kablo kullanılıyorsa, dinamik mikrofon bağlı olan bir kanalda phantom power’ın açık kalması mikrofona zarar vermez. Akım, mikrofonun bobini üzerinden geçmeden simetrik olarak geri döner. Ancak kabloda bir kısa devre veya bağlantı hatası varsa risk oluşabilir.
Şerit (Ribbon) Mikrofonlar İçin Teknik Uyarı
Pasif şerit mikrofonlar, ses üretimini sağlamak için son derece ince ve hassas bir alüminyum şerit mekanizması kullanır. Bu mikrofonlar, phantom power akımına karşı oldukça hassastır. Dengeli hatlarda akım şerit üzerinden akmaz; fakat TRS patch bay (bağlantı paneli) kullanırken sıcak tak-çıkar işlemleri yapılıyorsa veya kablolamada simetri bozukluğu varsa, akım doğrudan hassas alüminyum şerit üzerinden geçebilir. Bu durum şeridin gerilmesine, erimesine veya tamamen kopmasına yol açabilir. Bu nedenle pasif şerit mikrofon kullanırken phantom power’ın kapalı olduğundan emin olmak teknik bir gerekliliktir.
Güvenli Kullanım ve İş Akışı Kuralları
Ses ekipmanlarının ömrünü uzatmak, ani voltaj sıçramalarından kaynaklanan teknik arızaları engellemek ve hoparlör ile kulaklıklarda oluşabilecek yüksek ses patlamalarının (pop / thump gürültüsü) önüne geçmek için belirli bir operasyonel sırayı takip etmek gerekir.
Bağlantı ve Dağıtım Sıralaması
-
Sesi Kapatın (Mute): İlgili kanalın sesini mikser veya ses kartı yazılımı üzerinden tamamen kapatın ya da kısmaya alın.
-
Fiziksel Bağlantıyı Yapın: XLR kablosunu önce mikrofona, ardından ses kartına veya miksere sıkıca bağlayın. Bağlantının tam oturduğundan emin olun.
-
Fantom Gücü Açın: Bağlantı tamamlandıktan sonra +48V butonuna basın. Akımın stabil hale gelmesi ve mikrofon kapsülünün dolması için birkaç saniye bekleyin.
-
Sesi Açın: Kanalın sesini açarak kazanç (gain) ayarını yapın.
Sıkça Yapılan Teknik Hatalar ve Yanlış Bilinenler
-
“XLR - TS Jak Kablo ile Fantom Güç Taşınır”: Fantom güç sadece dengeli hatlar üzerinden taşınabilir. Bir ucu XLR, diğer ucu monolar için kullanılan TS jak olan kablolarda sinyal dengesizleştiği için phantom power iletilemez. Ayrıca bu tür bir bağlantı denemesi ekipmana zarar verme riski taşır.
-
“Fantom Güç Mikrofonun Ses Kalitesini Artırır”: Fantom güç bir sinyal işleyici veya efekt ünitesi değildir. Sadece aktif mikrofonun çalışabilmesi için gerekli olan enerjiyi sağlar. Yetersiz güç sağlayan kalitesiz kaynaklar (örneğin bazı düşük bütçeli USB ses kartlarının stabil veremediği 48V akımlar) mikrofonun distorsiyona girmesine veya tavan mesafesinin (headroom) daralmasına neden olabilir, ancak standart bir +48V akım kendi başına sese ek bir karakter katmaz. Fantom gücün her kanalda eksiksiz, temiz ve stabil bir şekilde dağıtılmasını garantilemek adına projelerinizde Focusrite Clarett+ 4Pre gibi yüksek performanslı bir ses kartı kullanmanabilirsiniz.
-
“Tüplü (Tube) Mikrofonlar da Fantom Güçle Çalışır”: Vakum tüpü içeren mikrofonlar yüksek voltaj değerlerine (genellikle 100V-200V arası) ve tüpün ısınması için ayrı bir akıma ihtiyaç duyar. Standart +48V phantom power bu gereksinimi karşılamaya yetmez. Bu sebeple tüplü mikrofonlar kendi özel harici güç kaynakları (Power Supply Unit - PSU) ile birlikte kullanılırlar.
Sonuç
Phantom power, modern ses kayıt stüdyolarının ve canlı performans sistemlerinin görünmez ama temel taşlarından biridir. Kondenser mikrofonlar ve aktif DI box’lar gibi yüksek hassasiyetli ekipmanların çalışmasını sağlayan bu sistem, doğru yapılandırılmış dengeli hatlar üzerinden güvenli bir şekilde işler. Teknik kurallara uyularak yapılan bağlantılar, hem ekipman güvenliğini korur hem de sinyal iletim zincirinin kayıpsız ve gürültüsüz bir şekilde tamamlanmasına olanak tanır.
